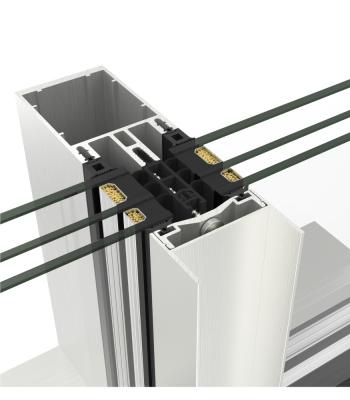

Fachada TPV 52

  • » Amplia gama de montantes (16 a 230 mm) y travesaños (22,5 a 205,5)
  • » Sección vista interior de 52 mm
  • » Múltiples uniones mecánicas de los perfiles que posibilitan fachadas en vertical, con inclinación, poligonales y modulaciones con vidrios de gran tamaño y peso.
  • » Montantes y travesaños enrasados y a distintos niveles que permiten desagües en cascada garantizando total estanqueidad, drenaje y evacuación.
  • » Elementos de estanqueidad: pipetas de drenaje, gomas seccionables, piezas de estanqueidad y ángulos vulcanizados.
  • » Combinación sistemas TP 52 y SG 52. Juntas verticales grapas + perfil en U. Juntas horizontales binomio presor + tapeta.
  • » Destacan las líneas verticales del proyecto.

Datos Técnicos

  • » Máximo acristalamiento 64 mm* - Mínimo acristalamiento 6 mm
    *Consultar para mayores espesores
  • » Posibilidades apertura
    Proyectante oculta
  • » Secciones vista interior
    Montante – 52 mm
    Travesaño – 52 mm
  • » Espesor perfilería
    Montante – 2,1/3 mm
    Travesaño – 2,1 mm
  • » Rotura puente térmico 12 - 66 mm
    Perfiles apilables de 6, 12 y 30 mm
  • » Dimensiones máximas / mínimas
    Apertura proyectante horizontal oculta
    Ancho máx. (L) = 2.500 mm
    Alto máx. (H) = 2.500 mm
    Ancho mín. (L) = 500 mm
    Alto mín. (H) = 650 mm

  • » Peso máximo / hoja
    Proyectante 180 Kg
  • » Consultar peso y dimensiones máximas para el resto de tipologías.
  • » Tapetas
    Tapeta elíptica 85 mm de profundidad
    Tapeta H de 34 mm de profundidad
    Tapeta Rectangular 14, 19, 100 y 145 mm de profundidad
    Tapeta Pramidal 155 mm de profundidad
  • » Acabados:
    • Posibilidad bicolor
    • Lacado Colores (RAL, moteados y rugosos)
    • Lacado imitación madera
    • Lacado antibacteriano
    • Anodizado

Ensayos

  • » Transmitancia Ucw desde 0,6 (W/m²K)
    Consultar tipología, dimensión y vidrio
  • » Certificación británica CWCT
  • » Permeabilidad al aire (UNE-EN 12152:2000) CLASE AE
  • » Estanqueidad al agua (UNE-EN 13114:2000) CLASE RE1500
  • » Resistencia al viento (UNE-EN 13116:2000) APTO
  • (Carga de diseño 2000 Pa - Carga de seguridad 3000 Pa)
  • Ensayo de referencia: 3,00 x 3,50 m.
