Barandilla View Crystal
- » Barandilla minimalista
- » Estética vanguardista
- » View Crystal 1,0 kN/m
- » View Crystal Plus 3,0 kN/m
Datos Técnicos

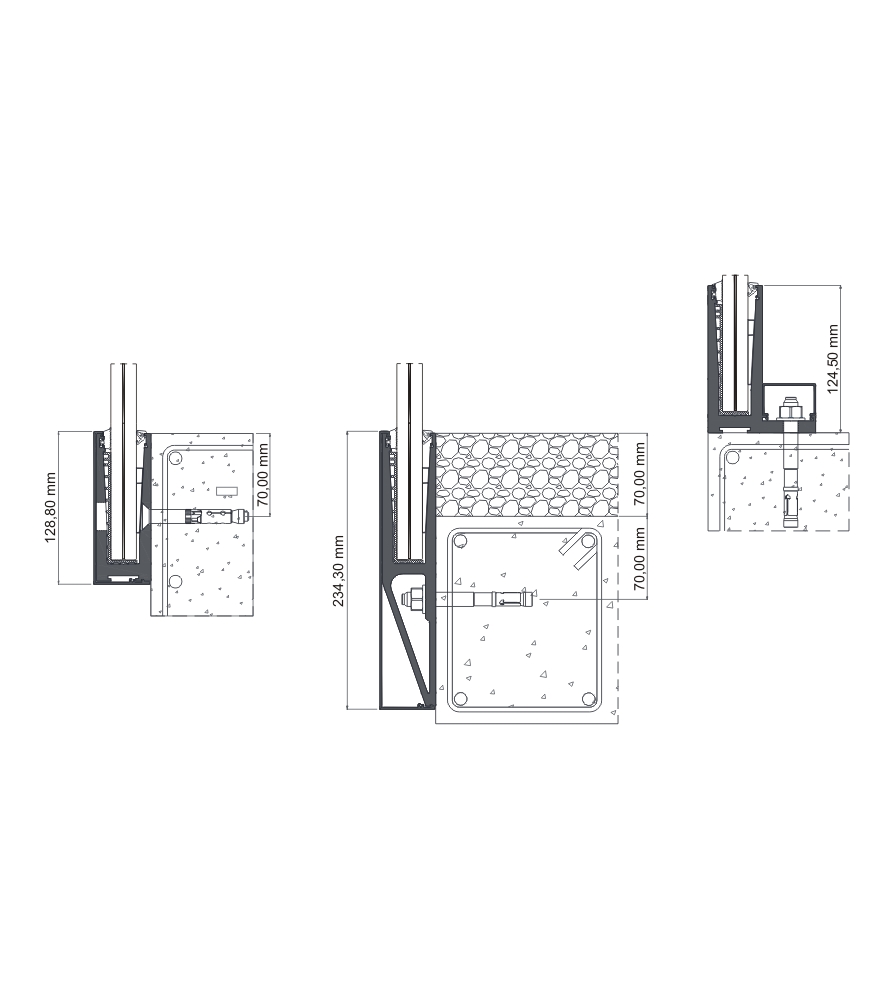

» Posibilidades:- Montaje sobre forjado
- Montaje sobre forjado enrasado
- Montaje a canto forjado
- Enrasado con el forjado
- Enrasado con el pavimento
- » Altura máxima: 1100 mm
- » Posibilidad de acristalamiento
Este sistema de barandilla permite 12 posibilidades de acristalamiento: doble vidrio de 10, 8 o 6 unido por hasta cuatro butirales de polivinilo de 0,38 mm. - TIPO LAMINADO COMPOSICIÓN
- 10- 1.52 -10
- 10- 1.14 -10
- 10- 0.76 -10
- 10- 0.38 -10
- 8- 1.52 -8
- 8- 1.14 -8
- 8- 0.76 -8
- 8- 0.38 -8
- 6- 1.52 -6
- 6- 1.14 -6
- 6- 0.76 -6
- 6- 0.38 -6
Ensayos
- Ensayos según normas UNE 85237:1991, UNE 85.238:1991 y UNE 85240:1990, requisitos establecidos en CTE (DB SU-1 y DB SE-AE) y requisitos establecidos Eurocódigo 1 según EN 1991-1-1:2003 /AC:2010
- Ensayo estático horizontal hacia el exterior.
- Ensayo estático horizontal hacia el interior.
- Ensayo dinámico con cuerpo blando.
- Ensayo dinámico con cuerpo duro.
- Verificación del apartado 3.2 del DB-SE-AE del CTE.
- Verificación de las especificaciones del Eurocódigo 1 según tabla 6.12 para categorías de uso de 3kN/m. CLASIFICACIÓN SEGÚN UNE 85240:1990: Clase A-EXCELENTE
- Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado al canto de forjado de dimensiones totales sobre el nivel del suelo 1100mm. (H) x 1500mm. (L)
- Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado sobre forjado de dimensiones totales sobre el nivel del suelo 1100mm. (H) x 1500mm. (L)
